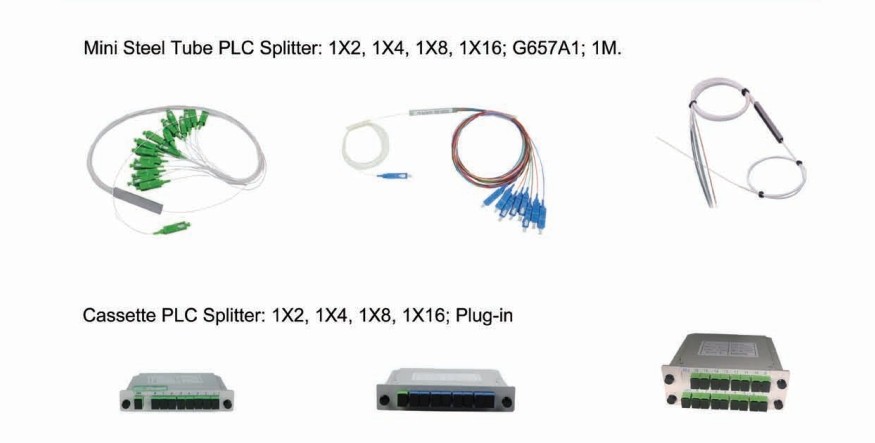

Mini répartiteur PLC pour tubes en acier

Le répartiteur de fibre optique PLC JUNPU est un composant micro-optique basé sur la technologie des circuits à ondes lumineuses planaires et fournit une solution de distribution de lumière à faible coût avec un petit facteur de forme et une grande fiabilité. Les PLC sont fabriqués à l'aide de circuits de guide d'ondes en verre de silice alignés avec une puce de réseau de fibres à rainure en V qui utilise une fibre en ruban. Une fois que tout est aligné et collé, il est ensuite emballé dans un boîtier miniature. Les répartiteurs PLC ont des performances de haute qualité, telles qu'une faible perte d'insertion, un faible PDL, une perte de retour élevée, etc. Le PLC est une technologie plus récente. Les répartiteurs PLC offrent une meilleure solution pour les applications plus importantes. Les guides d'ondes sont fabriqués à l'aide de la lithographie sur un substrat en verre de silice, ce qui permet d'acheminer des pourcentages spécifiques de lumière. En conséquence, les répartiteurs PLC offrent des divisions précises et uniformes avec une perte minimale dans un boîtier efficace.

Paramètres	unité	1:02	1:04	1:08	1:16	1:32	0.086111111
Longueur d'onde (nm)		1260~1650
Perte d'insertion sans connecteurs (dB)	Max	4,0	7,4	10,7	13,7	16,9	21,0
Perte d'insertion avec connecteurs (dB)	Max	4,5	7,7	11,2	14,2	17,5	21,5
Uniformité sans connecteurs (dB) (Uniformité de perte)	Max	0,6	0,6	0,8	1,2	1,7	2,5
Uniformité avec connecteurs (dB) (Uniformité de perte)	Max	0,6	0,8	1,0	1,4	1,7	2,5
PDL (dB) (Perte dépendante de la polarisation)	Max	0,2	0,3	0,3	0,3	0,3	0,4
Perte de retour (dB)	Min	55
Directivité (dB)	Min	60
Température de fonctionnement (ºC) et température de stockage (ºC)	Min	de -40 à +75
Type de fibre selon		UIT-T G652.D et UIT-T G657.A
Longueur de la fibre (m)		Supérieur ou égal à 1.0
Si des connecteurs de type sont utilisés		SC/APC, SC UPC ou sans connecteur
