Noeud passif

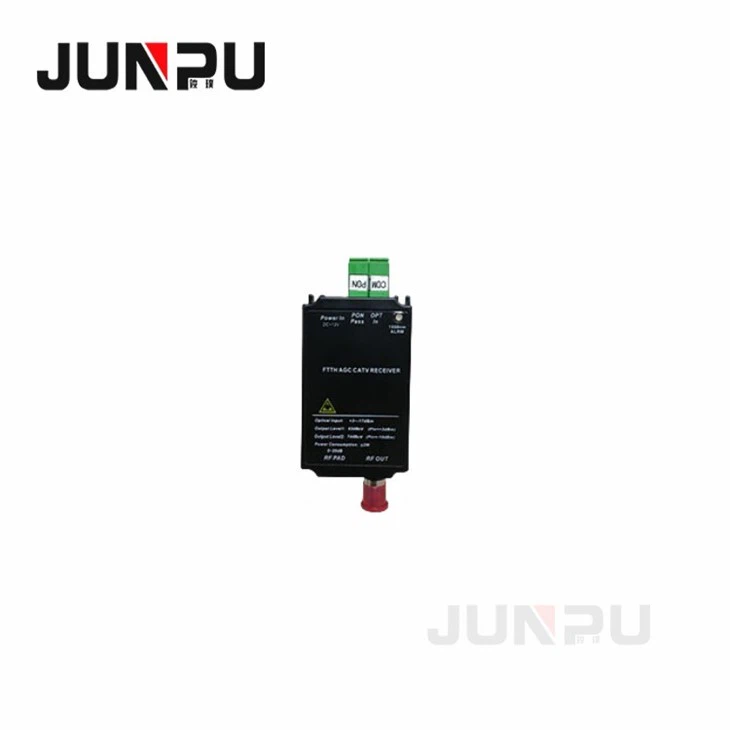

Le récepteur optique FTTH est spécialement conçu pour le réseau CATV HFC avec structure FTTH. Sa principale caractéristique est une faible consommation d'énergie, une sortie optique à niveau constant AGC, un petit volume et une grande fiabilité. L'adoption d'une coque en alliage d'aluminium, avec circuit AGC de contrôle optique intégré, une structure compacte et une alimentation modulaire externe rendent l'installation et le débogage très pratiques. C'est un produit idéal pour construire un réseau CATV FTTH.
|
Paramètres optiques |
|||
|
Longueur d'onde optique |
n.m. |
1290~1600 |
|
|
Plage d'entrée optique |
dBm |
-17~+3 |
|
|
Plage de contrôle AGC |
dB |
-7~+2 |
|
|
Perte de retour optique |
dB |
Supérieur ou égal à 45 |
|
|
Connecteur optique |
SC/APC ou FC/APC |
||
|
Paramètres RF |
|||
|
Bande passante |
MHz |
47~1000 |
|
|
Platitude |
dB |
±1.5 |
|
|
Niveau de sortie RF |
dBuV |
Supérieur ou égal à 82 (contrôle AGC : -7~+2dBm) |
|
|
Perte de retour optique |
dB |
Supérieur ou égal à 14 dB (47 à 1 000 MHz) |
|
|
Impédance optique |
Ω |
75 |
|
|
Gamme de contrôle MGC |
dB |
0~20±2 |
|
|
Connecteur RF |
F-5 |
||
|
CTB |
dB |
Supérieur ou égal à 65@-8dBm |
|
|
OSC |
dB |
Supérieur ou égal à 65@-8dBm |
|
|
CNRS |
dB |
Supérieur ou égal à 48@-8dBm |
|
|
Autres |
|||
|
Source de courant |
Tension d'entrée |
V |
110~240 CA à 50/60 Hz |
|
Tension de sortie |
V |
12 DC@0.5A |
|
|
Consommation d'énergie |
W |
<3 |
|
|
Température de travail |
degré |
-20~+50 |
|
|
Humidité de travail |
% |
0-90% |
|
|
Taille |
mm |
112(L)*50(W)*22(H) |
|
Applications
Ce terminal optique de la série de récepteurs optiques est un récepteur optique à usage domestique pour les terminaux d'accès à fibre optique du réseau FTTH (Fiber to the Home) pour permettre aux signaux analogiques ou numériques d'entrer dans la maison. La machine utilise des photodétecteurs à faible puissance, du GaAs et la technologie AGC optique pour répondre aux besoins de réception CATV par fibre optique jusqu'au domicile.
Caractéristiques
1. Longueur d'onde de travail de 1310 nm et 1550 nm.
2. LED indiquant l'alarme d'entrée optique.
3. Le circuit de contrôle AGC haute performance assure la stabilité de la sortie optique
Détails
Test
Diagramme FTTH
Produits à fibre optique JUNPU
Nous vous invitons sincèrement à nous envoyer une demande pour plus de détails.
Junpu se soucie de chaque détail du produit pour vous !
